构建数据可视化

通过可视化，用户可以将复杂、高体量或数值型数据转化为更易于理解的视觉呈现。UDB-SX Dashboards 提供可视化工具，帮助用户改善并自动化视觉沟通流程。借助图表、图形或地图等视觉元素展示数据，可提升商业智能水平，支持数据驱动的决策与战略规划。

可视化类型

UDB-SX Dashboards（以下简称Dashboards）提供多种可视化类型以满足不同的数据分析需求。以下各节概述了 Dashboards 中的可视化类型及其常见使用场景。

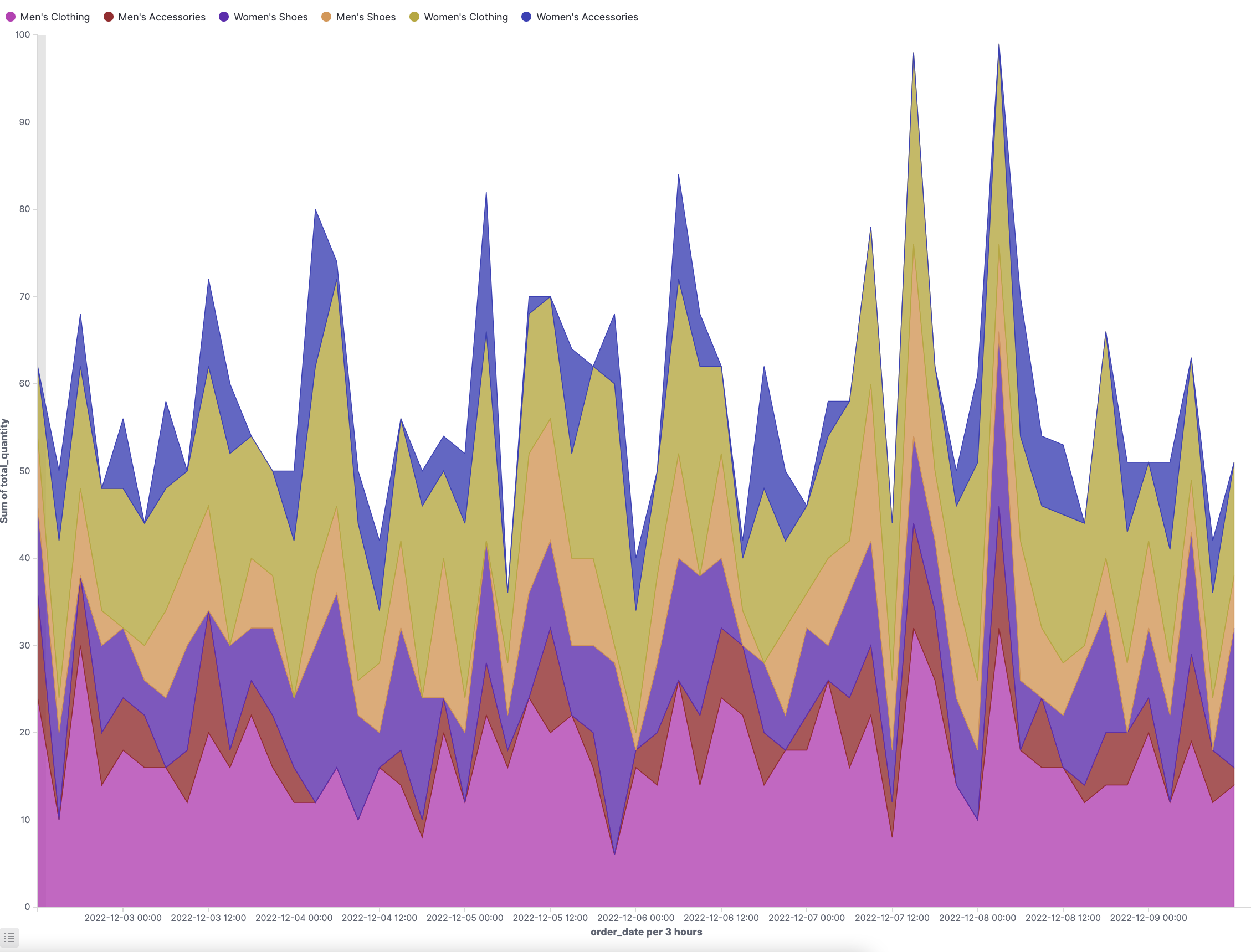

面积图

面积图用于展示随时间的变化，常用于显示趋势。相比其他图表，面积图能更高效地识别日志数据中的模式，例如某段时间内的销售数据及趋势。

../../_images/area-chart-1.png

条形图

条形图（垂直或水平）用于比较分类数据，并展示某变量在一段时间内的变化。

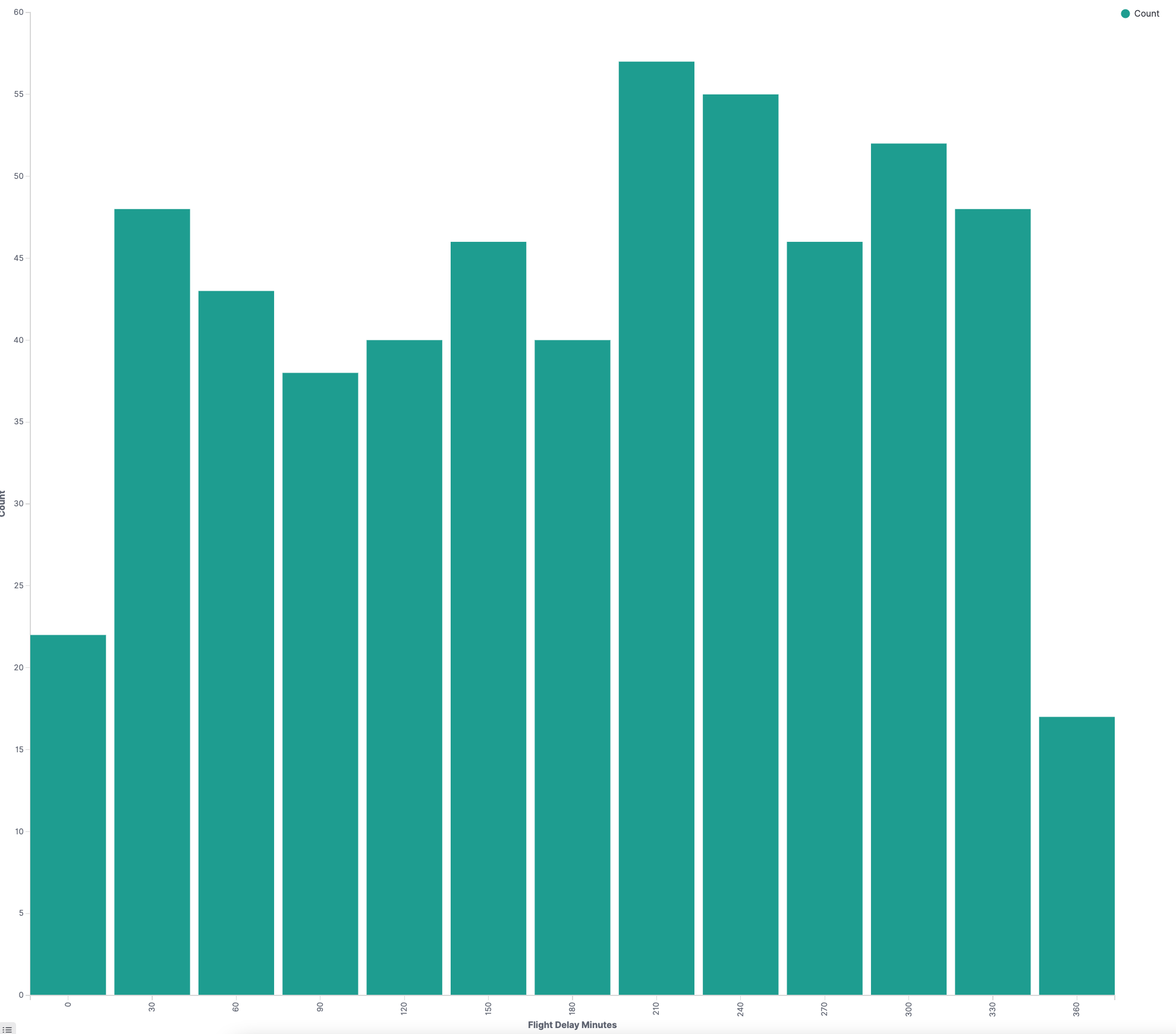

垂直条形图 alt text

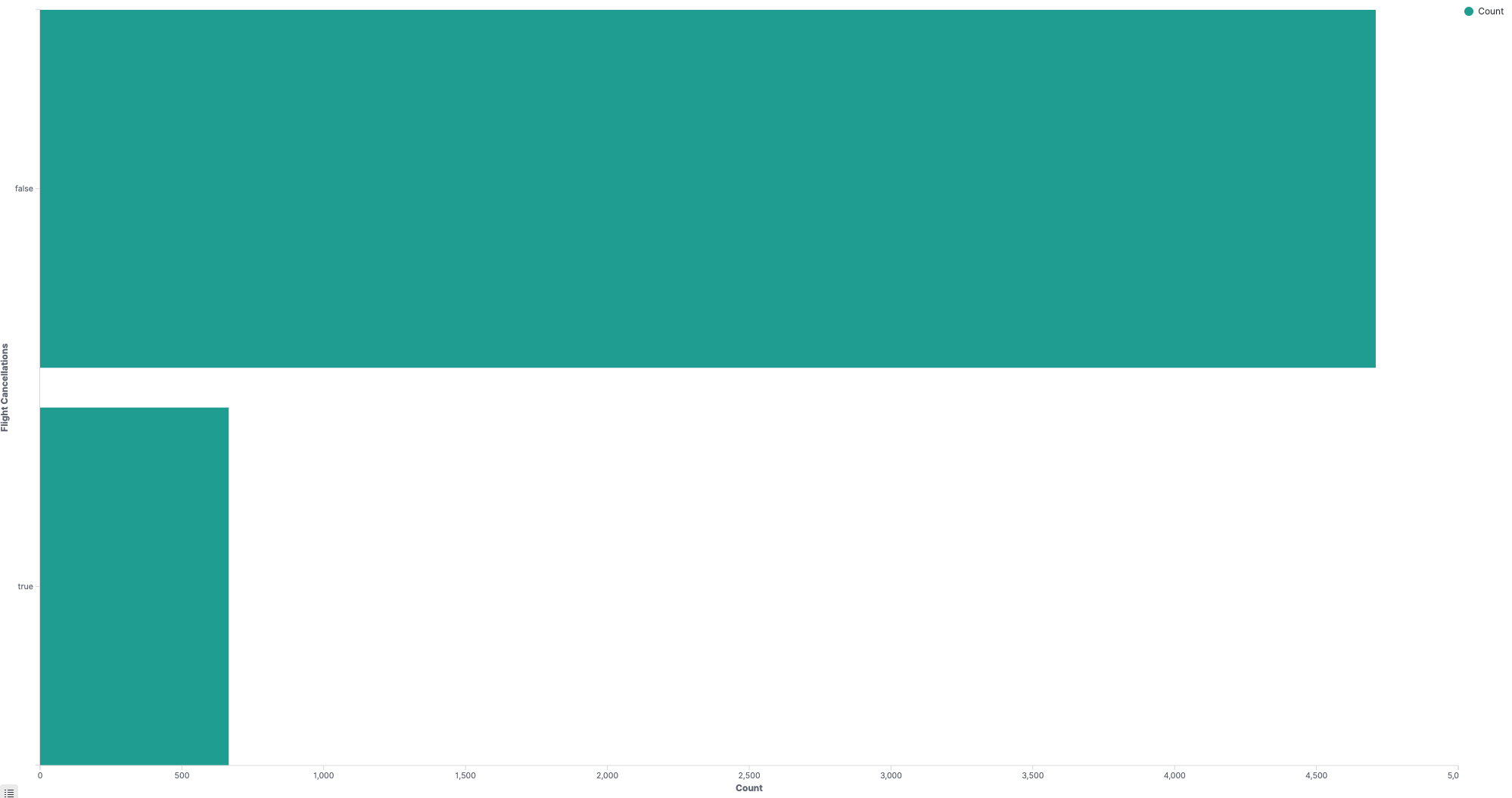

水平条形图 alt text

数据表

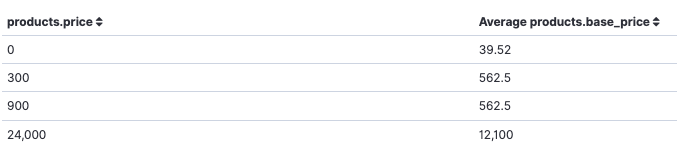

数据表以表格形式展示原始数据。

../../_images/data-table-1.png

仪表盘图

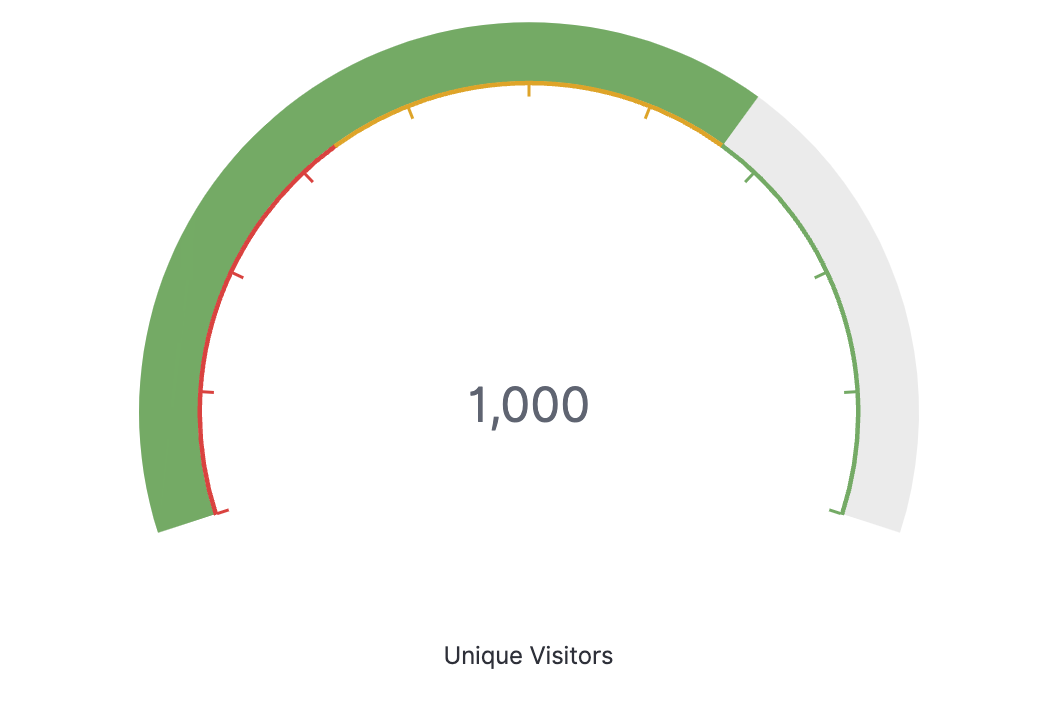

仪表盘图类似从左到右读取的模拟速度表，可展示被测指标的当前值，该值可单独存在，也可相对于另一指标（例如与目标或基准对比的性能）进行展示。

alt text

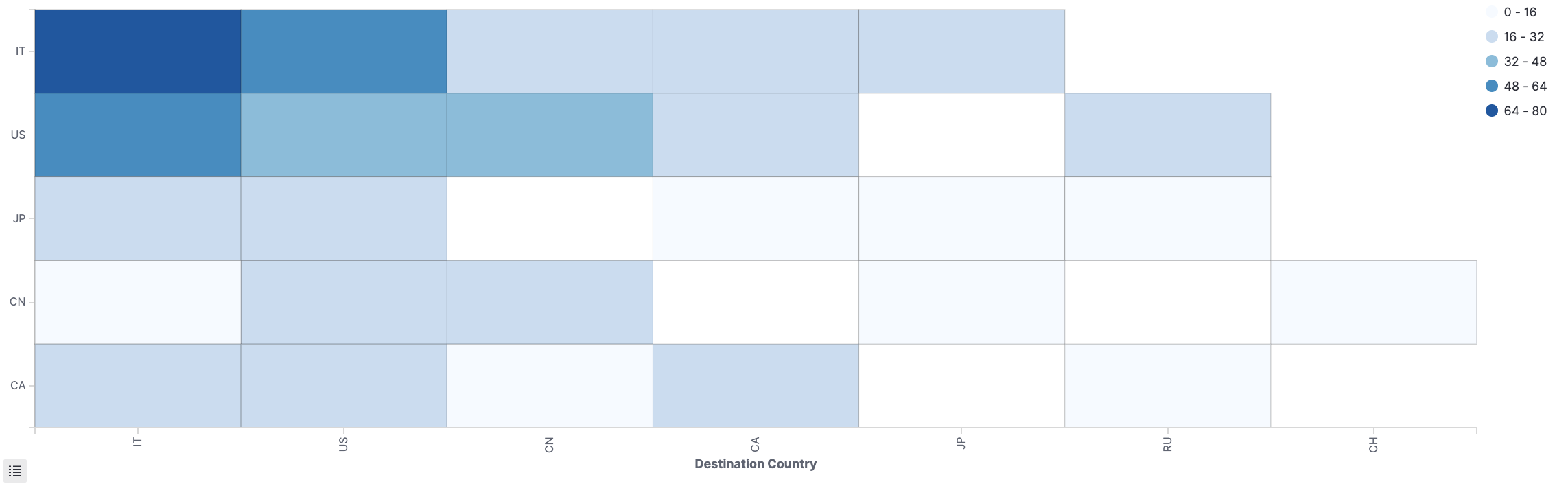

热力图

热力图是随时间变化的直方图视图（直方图是数值数据分布的图形表示）。与直方图使用条形高度表示频率不同，热力图以表格形式展示数据，并使用颜色区分数值区间。

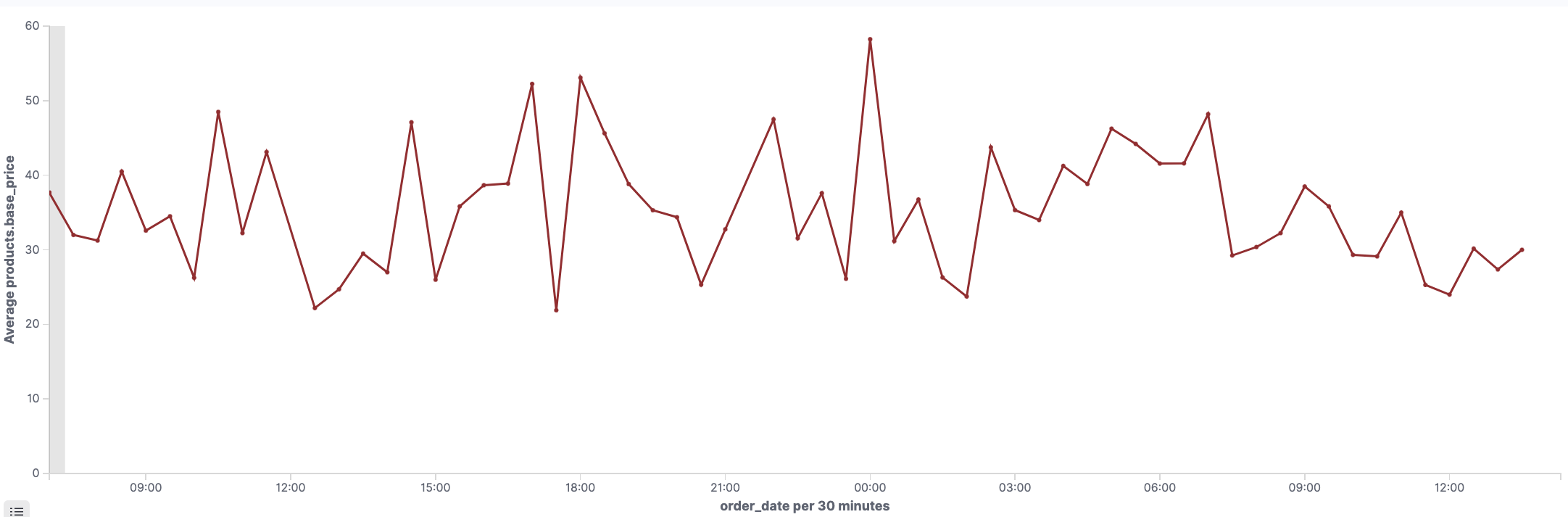

折线图

折线图用于比较某一指标随时间的变化，例如按月的总销售额或按月的总销售额与净销售额。

../../_images/line-1.png

地图

Dashboards 支持两种地图：坐标地图和区域地图。坐标地图通过大小差异展示各位置的数据值；区域地图通过颜色深浅展示各位置的数据差异。

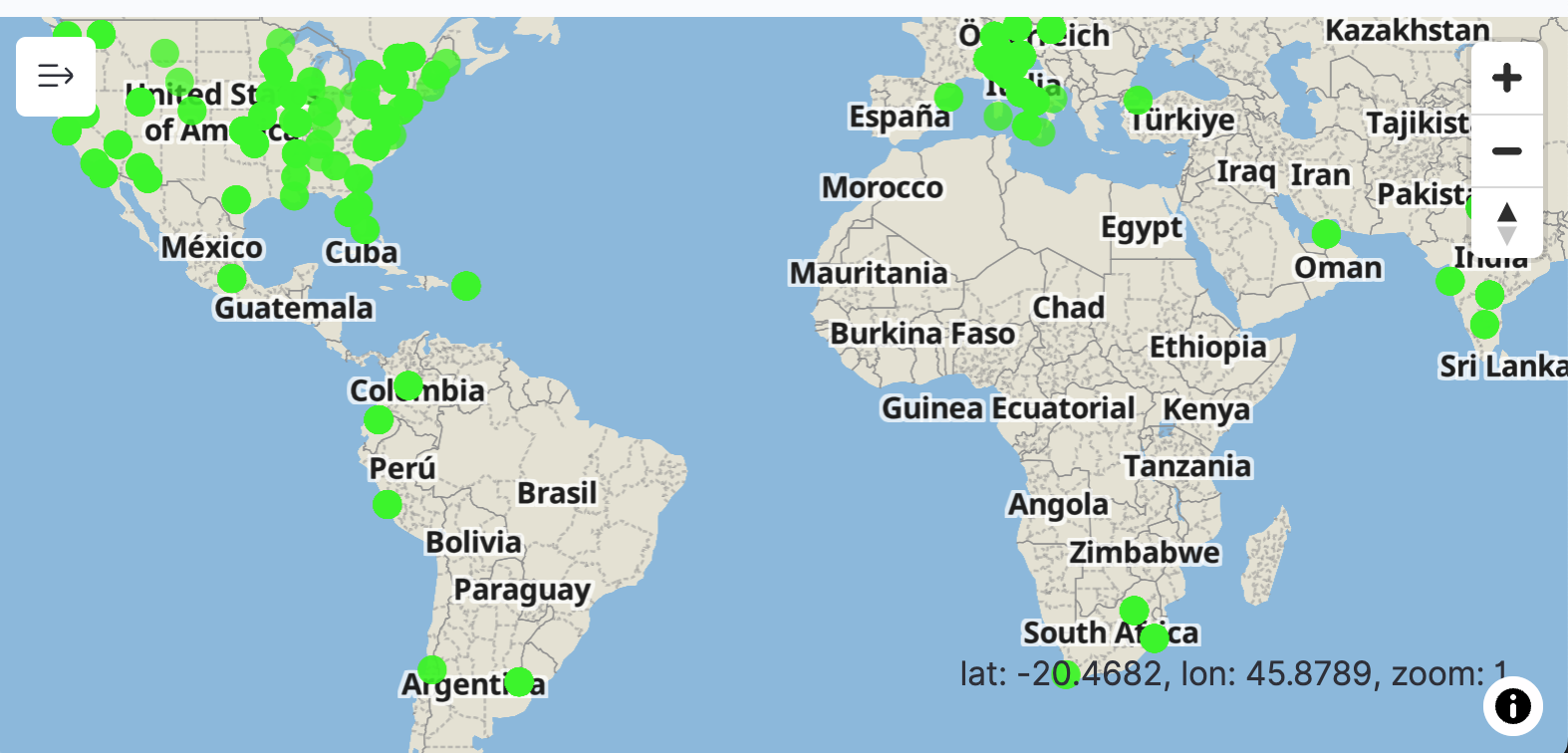

坐标地图

坐标地图在地图上展示基于位置的数据。使用坐标地图可在地图上可视化 GPS 数据（经纬度坐标）。有关 UDB-SX 支持的坐标字段类型，

../../_images/coordinate-1.png

区域地图

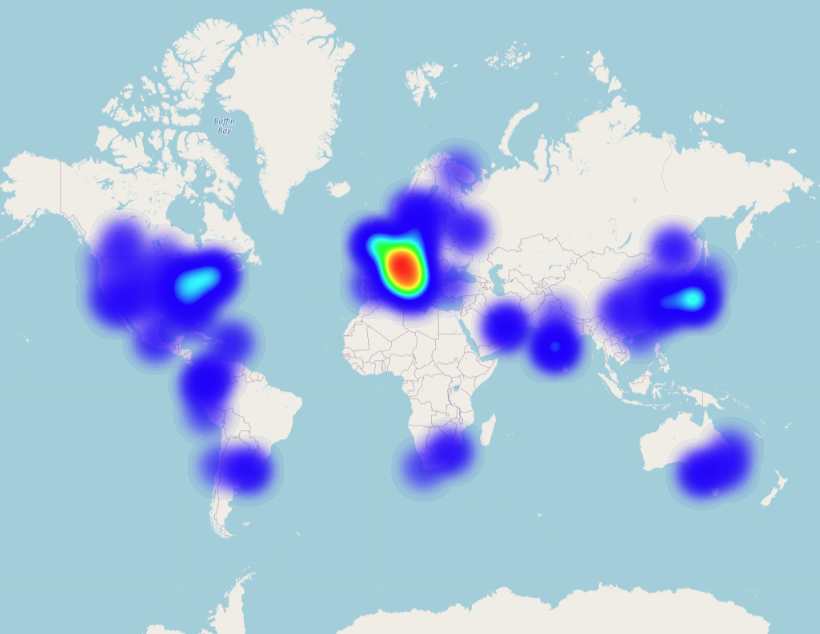

区域地图展示地理区域上的模式和趋势。区域地图是 Dashboards 的底图之一。

../../_images/map-1.png

Markdown

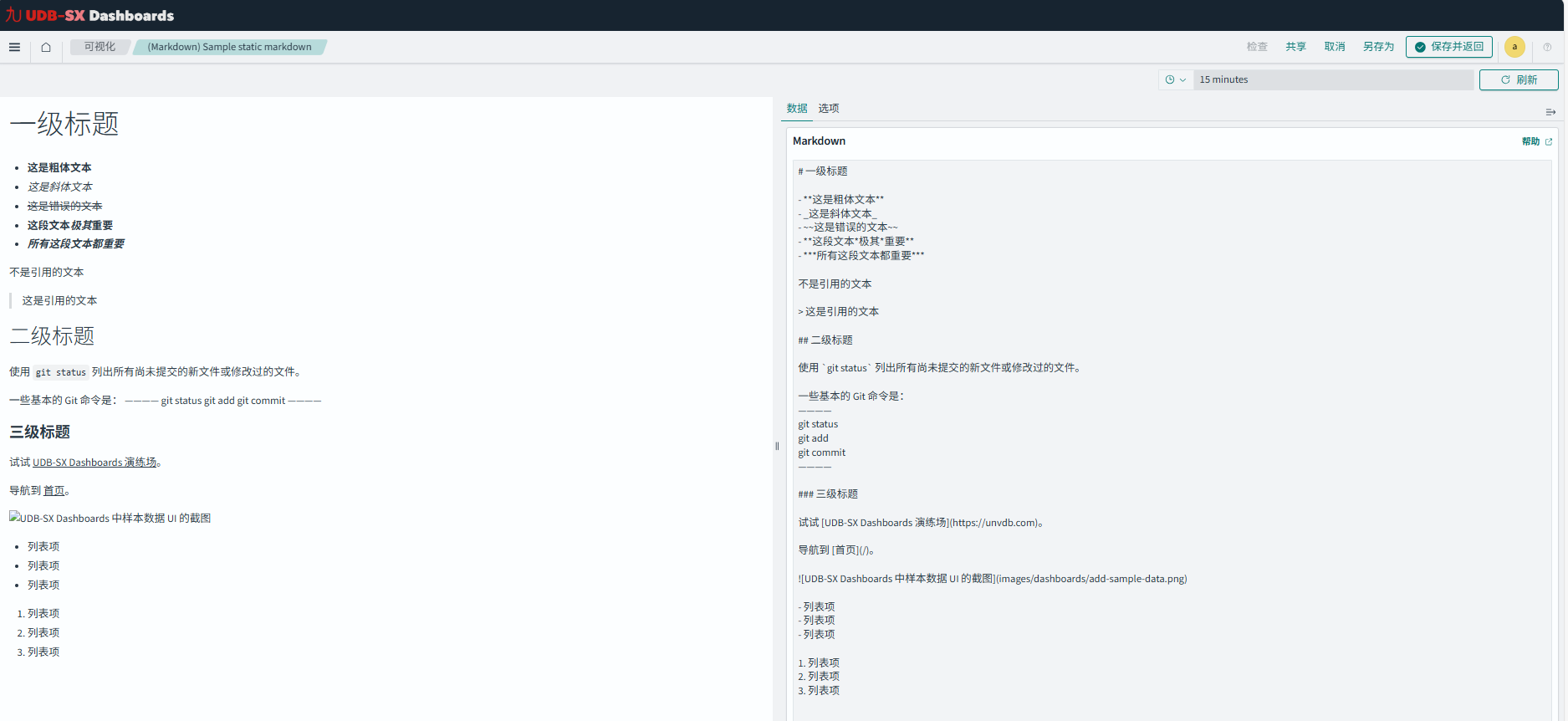

Markdown 是 Dashboards 中用于为数据可视化提供上下文的标记语言。使用 Markdown 可在可视化旁展示信息和说明。

../../_images/udbsx_markdown.png

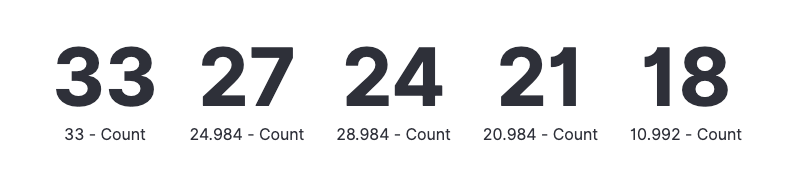

指标值

指标值（或数字图）用于比较不同度量中的数值。例如，可创建指标可视化来对比实际销售额与销售目标。

../../_images/metric-chart-1.png

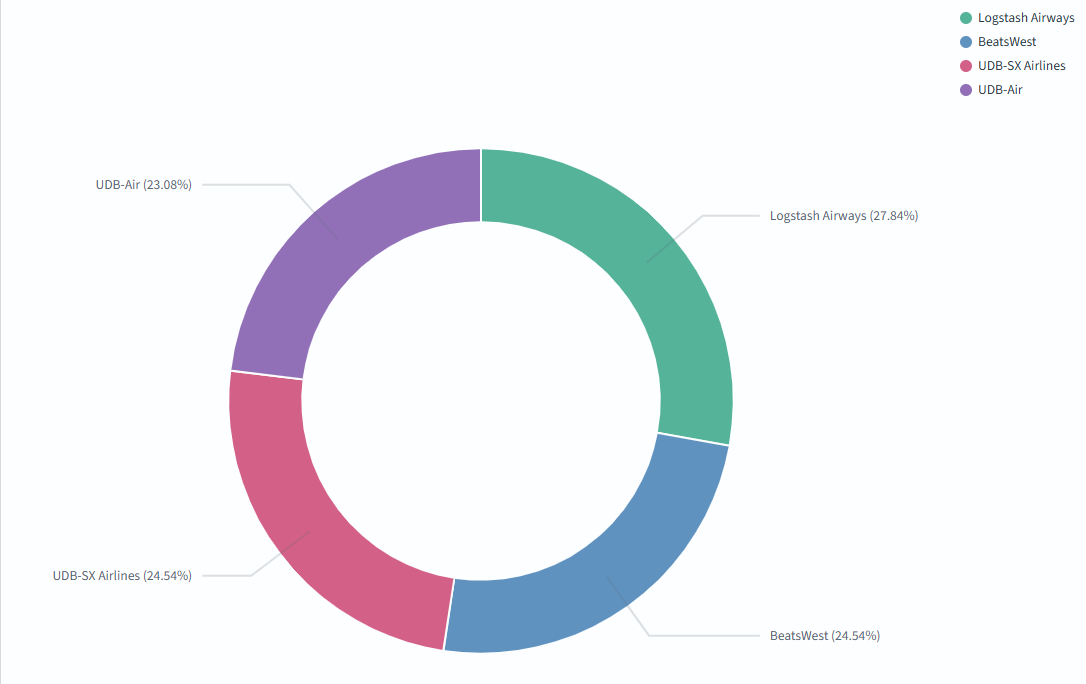

饼图

饼图用于比较维度中各项的值，例如占总量的百分比。

../../_images/udbsx_pie_chart.png

TSVB

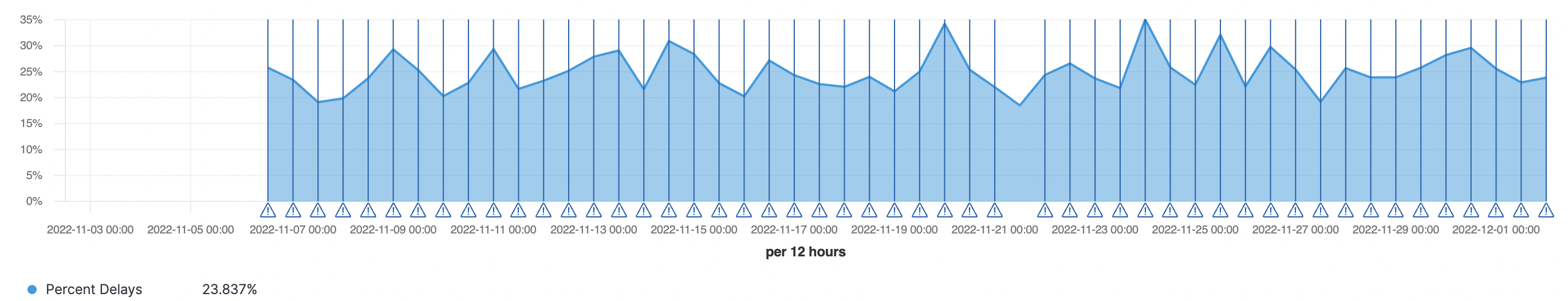

时间序列可视化构建器（TSVB）是 Dashboards 中的数据可视化工具，用于创建详细的时间序列可视化。例如，用户可使用 TSVB 构建随时间变化的数据可视化，如按状态的航班数量或按延误类型的航班延误情况。目前，TSVB 可用于创建以下 Dashboards 可视化类型：面积图、折线图、指标、仪表盘、Markdown 和数据表。

../../_images/TSVB-1.png

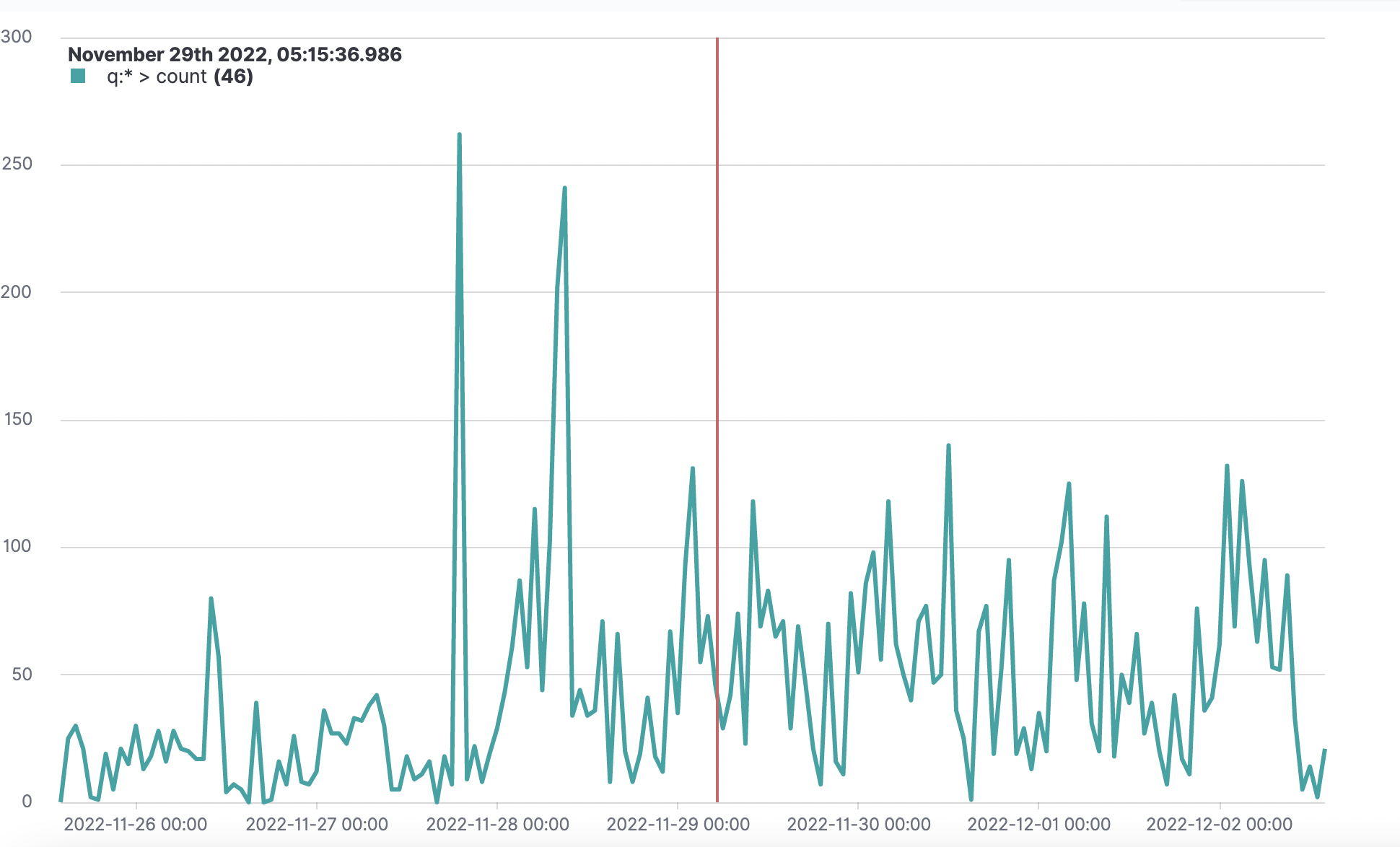

Timeline

Timeline 是 Dashboards 中的时间序列可视化工具，目前可用于创建面积图和折线图。

../../_images/timeline-1.png

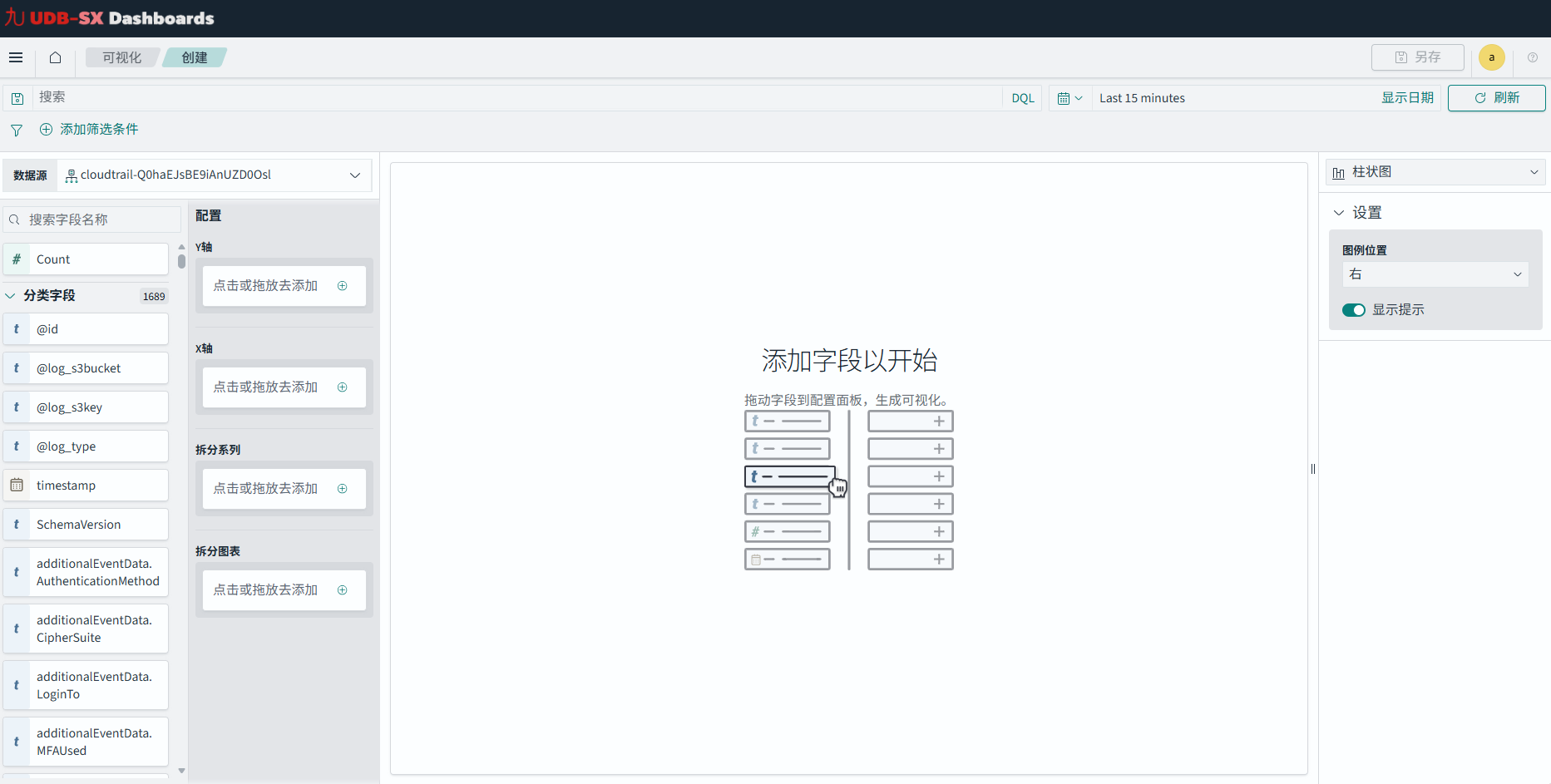

VisBuilder

VisBuilder 是 Dashboards 中的拖拽式数据可视化工具，无需预选数据源或可视化类型即可即时查看数据。目前，VisBuilder 支持面积图、条形图、折线图、指标和数据表。参见 VisBuilder了解如何创建拖拽式可视化。
