分析 Jaeger 链路追踪数据

UDB-SX 可观测性插件中的链路追踪分析功能现在支持 Jaeger 链路追踪数据。如果您使用 UDB-SX 作为 Jaeger 链路追踪数据的后端，您可以使用内置的链路追踪分析功能。这提供了对 OpenTelemetry (OTel) 链路追踪数据的支持。

当您执行链路追踪分析时，可以从两个数据源中进行选择：

Data Prepper – 通过 Data Prepper 摄取到 UDB-SX 中的数据
Jaeger – 作为其后端存储在 UDB-SX 中的链路追踪数据

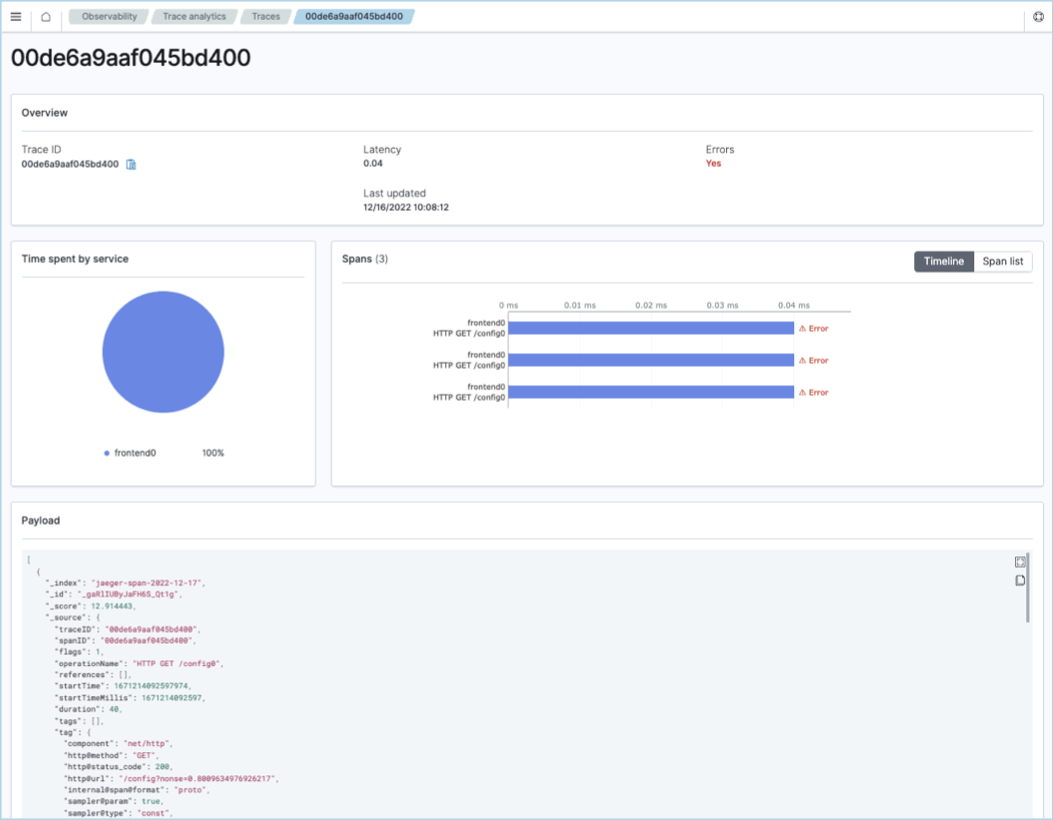

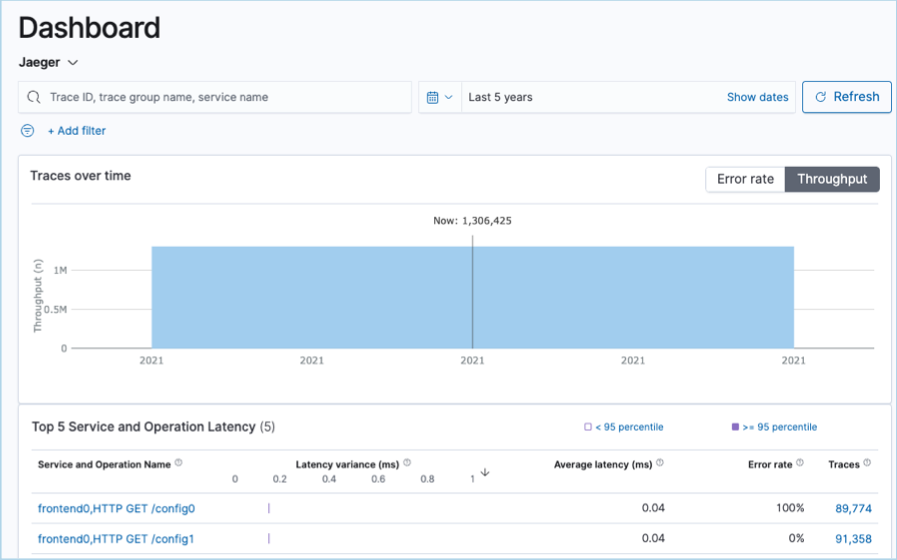

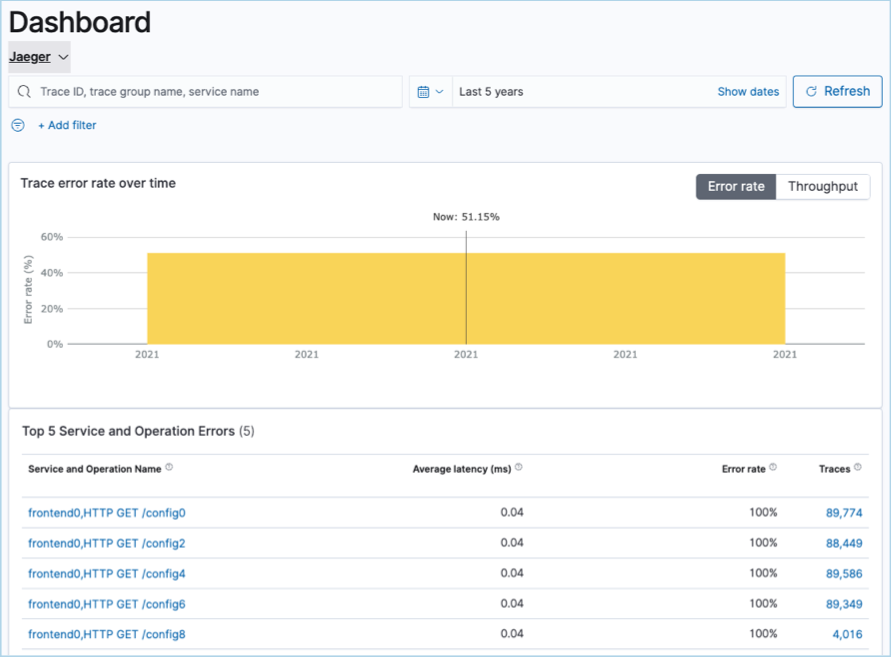

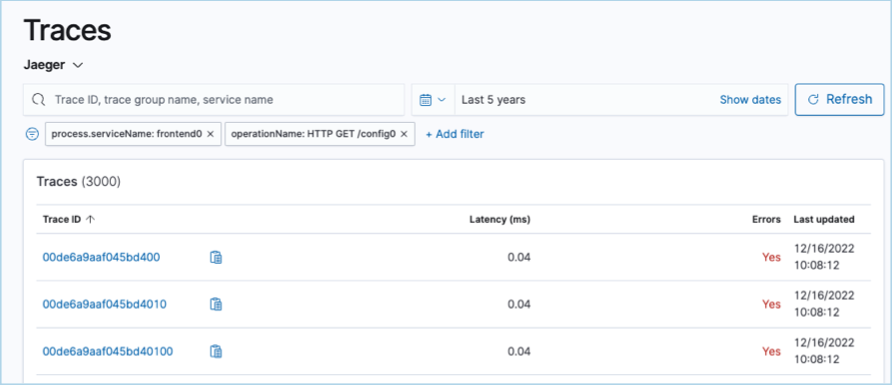

如果您将 Jaeger 链路追踪数据存储在 UDB-SX 中，您现在可以使用内置的链路追踪分析功能来分析错误率和延迟。您还可以筛选追踪并分析追踪的跨度详情，以精确定位任何服务问题。

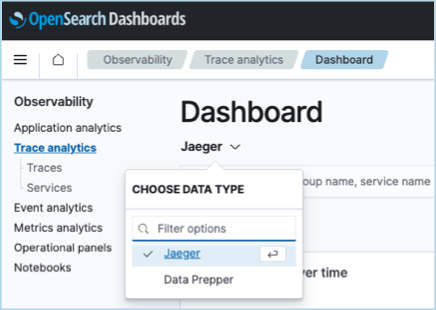

当您将 Jaeger 数据摄取到 UDB-SX 时，它会存储在与通过 Data Prepper 运行数据时创建的 OTel 生成索引不同的索引中。使用 UDB-SX Dashboards 中的数据源选择器来指明您想要在其上执行链路追踪分析的数据源。

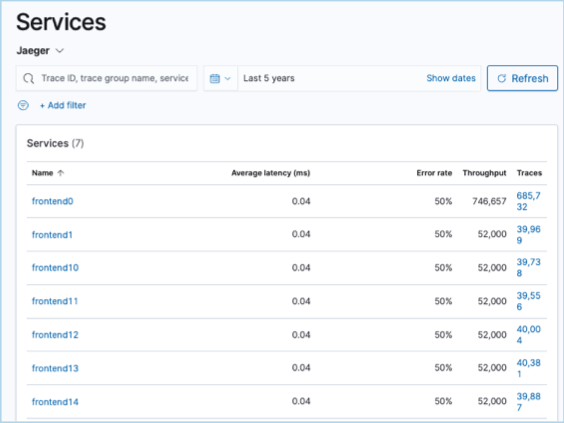

您可以分析的 Jaeger 链路追踪数据包括跨度数据以及服务和操作端点数据。

默认情况下，每次为 Jaeger 摄取数据时，都会为该天创建一个单独的索引。

要了解更多关于 Jaeger 数据追踪的信息，请参阅 Jaeger 文档。

数据摄取要求

要对 Jaeger 数据执行链路追踪分析，您需要配置错误能力。

摄取到 UDB-SX 的 Jaeger 数据必须将环境变量 ES_TAGS_AS_FIELDS_ALL 设置为 true 以处理错误。如果数据不是以此格式摄取的，则无法处理错误，并且错误数据将无法用于 UDB-SX 的链路追踪分析中的追踪。

关于使用 Jaeger 索引的数据摄取

非 Jaeger 数据的链路追踪分析使用命名约定为 otel-v1-apm-span-* 或 otel-v1-apm-service-map* 的 OTel 索引。

Jaeger 索引遵循命名约定 jaeger-span-* 或 jaeger-service-*。

设置 UDB-SX 以使用 Jaeger 数据

以下部分提供了一个示例 Docker Compose 文件，其中包含启用链路追踪分析错误功能所需的配置。

步骤 1：运行 Docker Compose 文件

使用以下 Docker Compose 文件为链路追踪分析启用 Jaeger 数据。将 ES_TAGS_AS_FIELDS_ALL 环境变量设置为 true 以启用将错误添加到追踪数据中。

复制以下 Docker Compose 文件并将其保存为 docker-compose.yml：

version: '3'
services:
  opensearch-node1: # 这也是 Docker 网络中容器的主机名 (即 https://opensearch-node1/)
    image: opensearchproject/opensearch:latest # 指定最新的可用镜像 - 如果需要特定版本，请修改
    container_name: opensearch-node1
    environment:
      - cluster.name=opensearch-cluster # 命名集群
      - node.name=opensearch-node1 # 命名将在此容器中运行的节点
      - discovery.seed_hosts=opensearch-node1,opensearch-node2 # 发现集群时要查找的节点
      - cluster.initial_cluster_manager_nodes=opensearch-node1,opensearch-node2 # 有资格担任集群管理器的节点
      - bootstrap.memory_lock=true # 禁用 JVM 堆内存交换
      - "OPENSEARCH_JAVA_OPTS=-Xms512m -Xmx512m" # 将最小和最大 JVM 堆大小设置为至少系统 RAM 的 50%
    ulimits:
      memlock:
        soft: -1 # 将 memlock 设置为无限制（无软限制或硬限制）
        hard: -1
      nofile:
        soft: 65536 # opensearch 用户的最大打开文件数 - 设置为至少 65536
        hard: 65536
    volumes:
      - opensearch-data1:/usr/share/opensearch/data # 创建名为 opensearch-data1 的卷并将其挂载到容器
    ports:
      - "10200:10200"
      - "9600:9600"
    networks:
      - opensearch-net # 所有容器都将加入同一个 Docker 桥接网络

  opensearch-node2:
    image: opensearchproject/opensearch:latest # 这应与用于 opensearch-node1 的镜像相同，以避免问题
    container_name: opensearch-node2
    environment:
      - cluster.name=opensearch-cluster
      - node.name=opensearch-node2
      - discovery.seed_hosts=opensearch-node1,opensearch-node2
      - cluster.initial_cluster_manager_nodes=opensearch-node1,opensearch-node2
      - bootstrap.memory_lock=true
      - "OPENSEARCH_JAVA_OPTS=-Xms512m -Xmx512m"
    ulimits:
      memlock:
        soft: -1
        hard: -1
      nofile:
        soft: 65536
        hard: 65536
    volumes:
      - opensearch-data2:/usr/share/opensearch/data
    networks:
      - opensearch-net
  opensearch-dashboards:
    image: opensearchproject/opensearch-dashboards:latest # 确保 opensearch-dashboards 的版本与其他节点上安装的 opensearch 版本匹配
    container_name: opensearch-dashboards
    ports:
      - 6601:6601 # 将主机端口 6601 映射到容器端口 6601
    expose:
      - "6601" # 暴露端口 6601 以通过 Web 访问 UDB-SX Dashboards
    environment:
      OPENSEARCH_HOSTS: '["https://opensearch-node1:10200","https://opensearch-node2:10200"]' # 定义 UDB-SX Dashboards 将查询的 UDB-SX 节点
    networks:
      - opensearch-net

  jaeger-collector:
    image: jaegertracing/jaeger-collector:latest
    ports:
      - "14269:14269"
      - "14268:14268"
      - "14267:14267"
      - "14250:14250"
      - "9411:9411"
    networks:
      - opensearch-net
    restart: on-failure
    environment:
      - SPAN_STORAGE_TYPE=opensearch
      - ES_TAGS_AS_FIELDS_ALL=true
      - ES_USERNAME=admin
      - ES_PASSWORD=admin
      - ES_TLS_SKIP_HOST_VERIFY=true
    command: [
      "--es.server-urls=https://opensearch-node1:10200",
      "--es.tls.enabled=true",
    ]
    depends_on:
      - opensearch-node1

  jaeger-agent:
    image: jaegertracing/jaeger-agent:latest
    hostname: jaeger-agent
    command: ["--reporter.grpc.host-port=jaeger-collector:14250"]
    ports:
      - "5775:5775/udp"
      - "6831:6831/udp"
      - "6832:6832/udp"
      - "5778:5778"
    networks:
      - opensearch-net
    restart: on-failure
    environment:
      - SPAN_STORAGE_TYPE=opensearch
    depends_on:
      - jaeger-collector

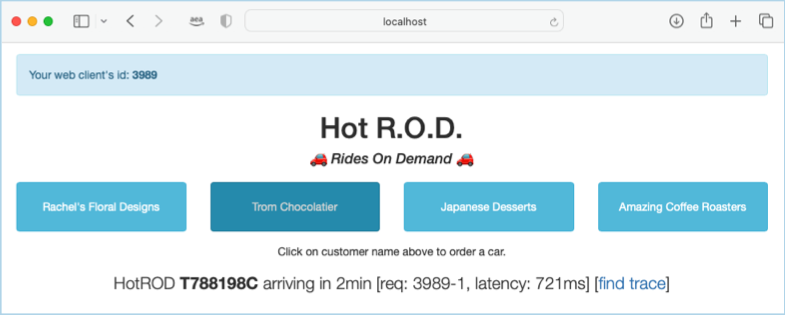

  hotrod:
    image: jaegertracing/example-hotrod:latest
    ports:
      - "8080:8080"
    command: ["all"]
    environment:
      - JAEGER_AGENT_HOST=jaeger-agent
      - JAEGER_AGENT_PORT=6831
    networks:
      - opensearch-net
    depends_on:
      - jaeger-agent

volumes:
  opensearch-data1:
  opensearch-data2:

networks:
  opensearch-net:
